项目介绍： 为了提高工作效率，满足日益增长的客运需求，越来越多的大型地铁站选择安装自动售检票（AFC）系统，以确保乘客在乘坐地铁时都能获得有效车票，并支付正确的车费。此外，AFC系统在为旅客提供详细说明信息的同时可实现自动计费及自动售票，以减少欺诈事件的发生。

系统需求：
由于门控设备处于半封闭状态，因此工业通讯产品对热量及功耗有很高的要求。此外，由于空间有限，需要嵌入式产品。针对这种复杂严苛的安装环境，工业通讯卡必须满足工业规格，并具备较好的抗干扰能力。为促进系统升级，串口卡需满足各种严格测试。

项目实施：

IPC-610	传统的4U 15端口 架装安装 IPC
PCA-6603	高性价比插槽 370 SBC 带有 Pentium III/Celeron 处理器 (Tualatin) 带有 VGA/LAN/HISA/LCD (133 MHz FSB)
PCI-1620	8端口 RS-232 PCI 通讯卡
OPT8C	8端口RS-232 连接 Box/Male DB25 连接器

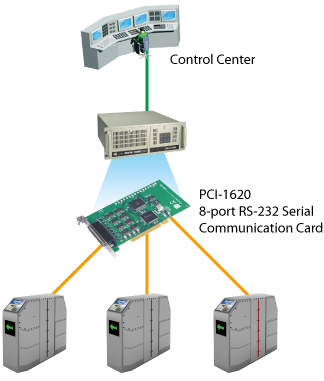

系统架构：

系统描述：
此检票系统使用研华PCA-6603单板电脑，在IPC-610底架配有PCI-1620串口通讯卡，具有极佳的性能及稳定性。PCI-1620 安装于IPC-610底架，并通过RS-232与票价监控器及语音提示设备相连，可有效维护多重任务环境下的系统可靠性。此外，IPC-610通过8端口RS-232连接盒--OPT8B控制检票机。OPT8B与 PCI-1620协同工作，可将用户的RS-232网络延伸到PCI/PCL卡及串行设备，同时，可替代笨重的八爪鱼。

结论：
由此，研华解决方案不仅具有超高性价比，同时有助于客户设计稳定的付款系统、提高效率。通过研华工业电脑、工业通讯卡、数字IO卡，以及其优秀的抗干扰能力，检票系统可在严苛的环境下充分控制外部设备并顺利运行程序，提供乘客信息及相关数据的统计与分析。
