项目介绍： 作为煤矿能源的替代能源，风能是一种丰富的、可再生的、分布广泛的清洁能源，在使用过程中不产生温室气体。基于这些特点，近年来，风能已成为世界能源市场中的重要组成部分。 大型风力发电场通常由上百个独立的，且能够连接到电力传输网络的风力发电机组组成。多数风力发电厂位于人口稀少且环境恶劣的地区，当地维护人员有限。因此，如何保证风电设备安全、可靠的运行是亟待解决的问题。

系统需求：
我们的客户是五大电力集团，他们在全国各地有上百个风力发电厂。他们计划通过采用风力发电管理系统等一系列硬件设备对各风电厂运行状态进行实时监控。该系统不仅需要能够远程监控各风电厂的发电，还要求能够提供数据上传并定期生成各种报表等功能，为管理员分析风力发电机组的可靠性和发电容量提供支持。

通常，风力发电机组处于昼夜温差大、环境恶劣的多风区，因此，需要稳固、宽温特性的硬件设备来满足严苛环境要求。同时，网络设备需要支持光纤冗余环网骨干，以提高远距离数据传输的可靠性和数据传输速率。

项目执行：

WebAccess	基于Web浏览器的HMI/SCADA软件
WPMS	风电管理系统(浏览器软件)
IPC-620	20槽上架式工控机机箱
TPC-1251H	12.1" SVGA TFT LCD Intel® Atom™ 处理器 触摸式工业平板电脑
EKI-7554SI	4+2 SC 型光纤宽温网管型工业以太网交换机
EKI-4654R	24+2 SFP端口网管型冗余工业以太网交换机

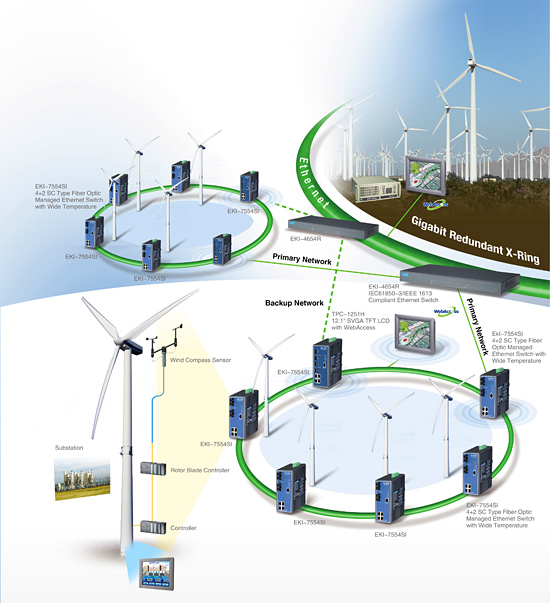

系统架构图：

系统描述：
研华提供的WPMS系统基于先进、可靠的WebAccess软件，可整合风力发电机组控制系统、高压变电站监控系统以及视频监控系统等风电系统为一个系统，并实现实时数据采集和上传功能。

WebAccess是一款基于Web浏览器的HMI/SCADA软件。 WPMS不仅可用于数据的采集、存储、处理、配置和监控，满足客户集群管理的需要，还可与多个电站系统通信，确保数据的及时性、准确性和完整性。系统可生成各种报表，为用户优化电厂生产力和远程控制能力提供支持，使客户能够实时访问和监控各风力发电厂状态。

每个风力发电机组配备一台EKI-7554SI光纤宽温网管型工业以太网交换机，EKI-7554SI支持研华独有的X-Ring冗余环网，具有小于10ms超高速自愈时间。当通信网络出故障时，能够迅速切换至冗余备份线路，保障通讯的可靠性。每个风力发电机组都与中控室的24端EKI-4654R网管型以太网交换机相连，并将数据上传到当地服务器IPC-620上。EKI-4654R具有不间断的宽冗余电源输入，可有效保证网络的安全运行。

作为理想解决方案，其宽温特性，稳固的设计可提高系统的安全性和可靠性，满足不同客户需求。研华X-Ring冗余环网技术可以构建稳定的工业网络。研华提供的耐用、可靠的平台---TPC-1251H, 12.1" SVGA TFT LCD触摸式工业平板电脑，可实现现场移动操作，并可通过以太网将数据传输至中控室。

结论：
中国风电行业正在快速的发展，中国电力企业需要一套完整的解决方案来监控众多风力发电厂状态。研华提供的WPMS系统不仅能够满足客户“分布式管理，实时远程监控”的需求，同时，研华特有的网络技术为WPMS系统提供了高效的网络基础设施，可连接上百个风力发电机组，提高通讯的可靠性和整体性能。
